Уважаемые студенты!
Если Вы обнаружили несоответствие между оценкой на портале и оценкой в электронной ведомости - Вы можете оставить сообщение в этом опросе, и я сверю информацию на портале и в ведомостях.
-
1.Изучить учебное пособие "Начертательная геометрия и инженерная графика", предложенное на сайте.2.Выполнить, необходимые контрольные задания по варианту.3.Номер варианта:
№ зачетки (или студ. билета) минус 30. Вычитать до тех пор, пока не останется число от 1 до 30.
Например, номер зачетки 125:
125-30-30-30-30 = 5. Значит номер варианта 5.
-
Графическая работа № 1 "Основные правила оформления чертежа"
1. Изучить в Интернет источниках ГОСТы ЕСКД: ГОСТ 2.301-68 "Форматы", ГОСТ 2.302-68 "Масштабы", ГОСТ 2.303-68 "Линии", ГОСТ 2.304-81 "Шрифты чертежные", ГОСТ 2.307-68 "Нанесение размеров и предельных отклонений" .
2. На листе формата А3 выполнить предложенный чертеж.
3. Для выполнения надписей использовать вспомогательную сетку. Высота шрифта для надписей "Автодороги" - h20, "Графическая работа № 1" - h14, цифры - h10, "График интенсивности движения автомобилей..." - h7 "Интенсивность движения..." - h5.
4. Размеры сетки для графика интенсивности - 20 х 20 мм.
5. При вычерчивании линий учитывать их толщину (ГОСТ 2.303-68).
6. Размеры основной надписи см. в приложении.
-
Варианты заданий брать по списку группы.
-
-
Лекцию законспектировать. Отсылать на проверку не нужно.
-
-
-
Этапы выполнения работы:
По данным методическим указаниям изучается резьба: ее параметры, изображение и обозначение. Резьбовые разъемные соединения: болтовые, шпилечные, винтовые. Нерезьбовые: шпоночное, шлицевое. А так же неразъемные: сварка. Изображение и обозначение сварных швов.
-
Читаем из чего состоит работа.
-
Читаем, что нужно сделать.
-
Вычерчиваем исходный чертеж по размерам, но сами размеры НЕ ПРОСТАВЛЯЕМ!!!
-
Варианты берутся по списку в журнале старосты.
-
Заполняем спецификацию в соответствие со своим варианом. Будут отличаться стандартные изделия, остальное как в образце. Бланки спецификации прикрепляю.
-
Пример выполненного чертежа.
-
-
-
ПГСб: Графическая работа № 2 "Архитектурно-строительный чертеж здания" выполняется на формате А1 до 06.04.2020 г.
1. План здания
2. Разрез 1-1
3. Фасад здания
5. Таблица экспликации помещений.
-
-

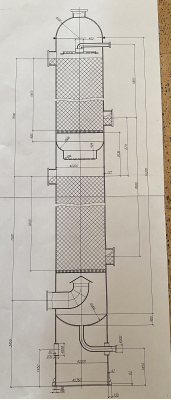

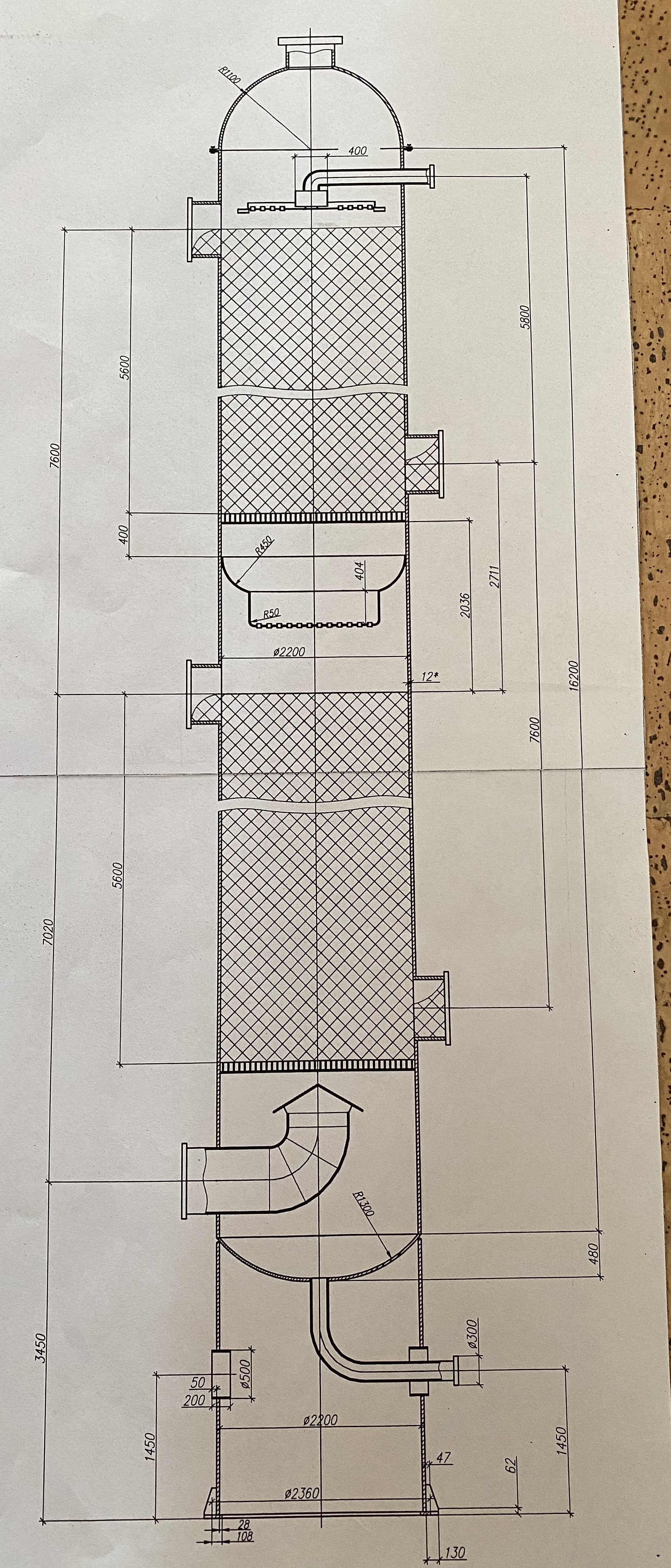

Лабораторная работа "Чертеж абсорбера".
1. Выполнить чертеж абсорбера поэтапно, используя помещенные на сайт лаб. работы. Они будут выкладываться последовательно.
2. Создать Лист А2 и выполнить компоновку абсорбера в масштабе, подходящем для данного формата.
3. Распечатать чертеж.
-
1. Выполнить чертеж ж/б балки в nanoCAD по варианту, используя уч. пос. "Начертательная геометрия, инженерная и компьютерная графика" (стр. 200):
а. Схему армирования балки
б. Выноску арматуры
в. Простановку размеров и позиций арматуры
г. Сечение балки 1-1; 2-2 или 3-3 (по заданию)
е. Создать таблицы по уч. пос. "Начертательная геометрия, инженерная и компьютерная графика" и заполнить их
ж. Создать лист формата А3 и выполнить компоновку чертежа
2. Выполнить чертежи 3D из "Геометрическое компьютерное моделирование" (задания № 4 и 5).
3. Выполнить чертежи 3D из "3D моделирование.Задание.Поверхности вращения" (для чертежа балясины можно взять любой вариант из четырех предложенных) .
-
1. Перед выполнением работы необходимо ознакомиться с учебным пособием: М.И. Воронцова "Выполнение чертежей и эскизов деталей машин".
2. Выбрать деталь по своему варианту из "Варианты заданий к Г.Р. № 3 (Эскиз)".
3. Работа выполняется от руки на листе миллиметровой бумаги (или лист в клетку) формата А4 (или А3).
4. Шифр работы ИГ.03. (номер варианта).
-
Графическая работа "Чертеж железобетонной трубы":
1. Формат А2 (или А1).
2. Шифр: СЧ.03.номер варианта.001
-
Инженерная и компьютерная графика. Графическая работа "Перспектива здания. Способ архитекторов". Черчение и инженерная графика
Содержание графической работы:
1. Выполнить ортогональный чертеж здания (план, фасад) в левом верхнем углу формата А1. Увеличение чертежа относительно задания в 2 раза (задание на двойном листе, где и проекционное черчение).
2. Задать аппарат центрального проецирования: положение картинной плоскости, высоты горизонта, предметной плоскости, точки зрения.
3. Определить точки схода параллельных линий Fх и Fy .
4. Выполнить перспективу здания методом архитекторов. Увеличение перспективы относительно ортогонального чертежа в 3 раза. Обязательная проверка у преподавателя.
5. Построить собственные и падающие тени. Проверка у преподавателя.
НЕ СТИРАТЬ линии построения до проверки!!!
-
1. Графическая работа выполняется на формате А3.
2. Шифр: СЧ.04.(номер варианта)
3. Масштаб выполнения: 1:10 или 1:20.
-
1. Перед выполнением работы необходимо ознакомиться с учебным пособием: М.И. Воронцова "Выполнение чертежей и эскизов деталей машин".
2. Выбрать деталь по своему варианту из "Варианты заданий к ГР № 3 Эскиз".
3. Работа выполняется от руки на листе миллиметровой бумаги (или листе в клетку) формата А4 (или А3).
4. Шифр работы: ИГ.03.(номер варианта).
-
Инженерная и компьютерная графика (заочная форма обучения). Графическая работа "Проекционное черчение"
Чертеж выполняется на формате А3 в масштабе 1:1.
Выбрать вариант работы (см. стр. 131-135 учебного пособия).
Перечертить два вида детали и по ним выполнить вид слева. На главном виде и виде слева выполнить простые разрезы, совместив половину вида с разрезом. Нанести размеры с учетом вида слева (ГОСТ 2.307-68).
ИЗОМЕТРИЮ ДЕТАЛИ НЕ ВЫПОЛНЯТЬ.
-
1. Изучить интерфейс программы nanoCAD по предложенному учебному пособию.
2. Выполнить графические упражнения № 1 и № 2 данного пособия.
3. Выполнить развязку в разных уровнях по предложенному заданию.
-
1. По указанным размерам выполнить развязку.
2. Создать Лист формата А3 и выполнить компоновку чертежа.
